Как рассчитать количество винтовых свай для фундамента

6 Июня 2018 16:16

// Винтовые сваи

Как правило, наши специалисты приступают к проектированию свайно-винтового фундамента с расчета числа свай, подбора их параметров и размещения на схеме с наружной и внутренней стороны дома. Также для гарантии качественной работы нужно тщательно вымерить расстояние между сваями. Если Вы уверены в своих знаниях и возможностях, то весь этот процесс можно произвести самостоятельно, тем более, что существует упрощенный расчет фундамента с применением свай.

Способы расчета
Ключевыми элементами данного типа фундамента являются винтовые сваи из металла, длина и диаметр которых может отличаться в зависимости от технологических условий и предполагаемой нагрузки, которую они должны будут выдержать. В нашей компании можно заказать профессиональный расчет свайно-винтового фундамента, в который будут включены всевозможные параметры и особенности строения, а также учтена несущая способность почвы на площади, отведенной под постройку будущего здания. Так же предлагаем Вам воспользоваться упрощенным вариантом и провести самостоятельный предварительный расчет винтовых свай, опираясь на наш практический опыт устройства таких сооружений.

Определение диаметра опор

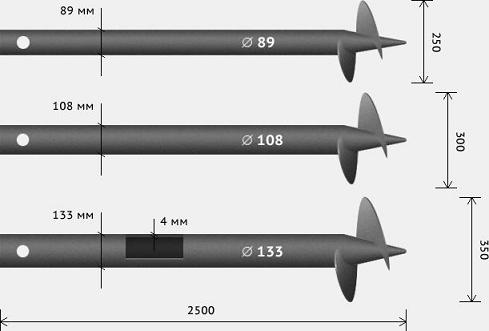

Винтовые сваи, которые используются при монтаже фундамента под жилые и хозяйственные постройки, имеют диаметр 57, 76, 89 и 108 мм. Этот параметр выбирается в зависимости от того, какой вес будет иметь готовая постройка:

57 мм – применяются для легких построек, беседок, террас, заборов, указателей (нагрузка на сваю до 1т);
76 мм – для легких построек, беседок, террас, заборов, указателей (нагрузка на сваю до 2т);
89 мм – для небольших домов, бань, тяжелых заборов (нагрузка на сваю до 5т);
108 мм – для домов, бань, ангаров, пирсов, тяжелых заборов, ворот (нагрузка на сваю до 8т);
133 мм – для домов, ангаров, пирсов, трубопроводов, ЛЭП (нагрузка на сваю до 10т);
159 мм – для домов, ангаров, пирсов, трубопроводов, ЛЭП (нагрузка на сваю до 17т).

Факторы, определяющие длину свай
От правильного определения длины опор зависит устойчивость будущего строения, и если эти важные элементы фундамента окажутся короткими, здание может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

плотность почвы.
перепады высот между разными точками участка.

Плотность грунта

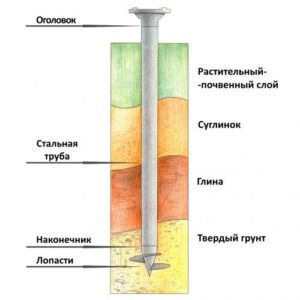

слои почвы
глубина погружения опоры

Анализ грунта лучше всего проводить на основании геологических изысканий местности. Если изыскания характеристики грунта не проводились на данном участке, то можно прибегнуть к упрощенному методу выяснения его плотности.

Для этого нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания присутствует глинистая масса или песок, то выбор лучше сделать в пользу свай, длина которых доходит 2,5 м. В том случае если обнаружиаться породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь ставятся сваи, длина которых равна длине бура.

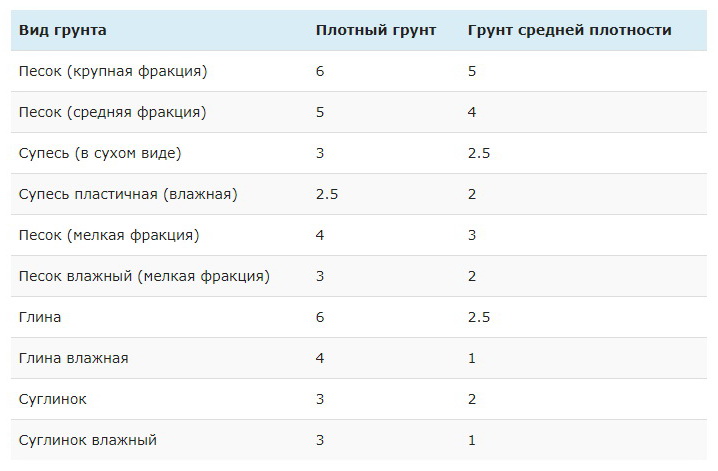

таблица плотности и несущей способности различных почв

Методика расчета
Расчет количества винтовых свай осуществляют с учетом габаритов и веса дома, который будет смонтирован на фундамент. Как правило, расстояние между сваями может составлять:

до 2 м, если будет возводиться строение из газобетонных и пенобетонных блоков или плит;
до 3 м, если запроектировано строительство деревянного дома из бруса, бревна и т.д.;
до 2,5 м – также предпочитают для деревянных конструкций. Еще с такими сваями работают в регионах, где имеется большая ветровая нагрузка;
до 3,5 м – под строительство легковесных заборов и ограждений.

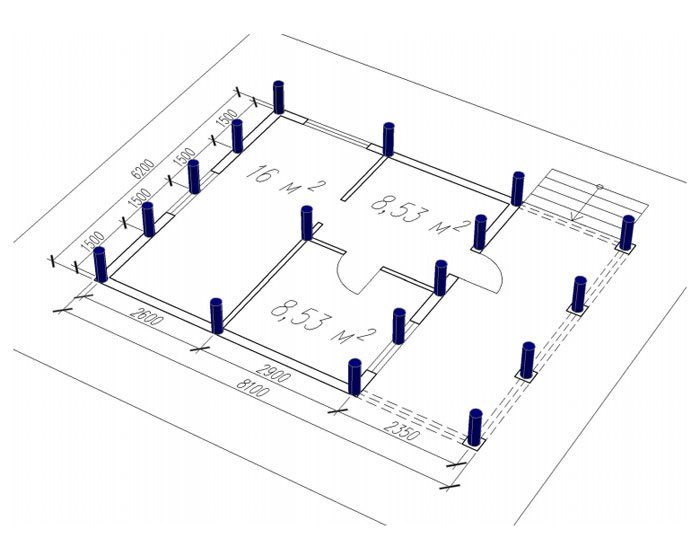

Чтобы правильно посчитать количество свай для свайно-винтового фундамента, следует провести следующие действия:

составить проект будущего фундамента или первого уровня постройки;
расположить винтовые опоры на каждом углу будущего здания;
поставить опоры там, где будут пересекаться несущие перегородки здания;
между размещенными сваями теперь необходимо определить дополнительные опоры по периметру несущих стен с тем условием, чтобы расстояние от одного до другого элемента не превышало того, что было определено ранее (учитывая вес и вид строения);
оставшееся расстояние для фундамента заполняется сваями так, чтобы между соседними сваями промежуток не превышал указанного в расчетах (2 – 3 м);
там, где будет смонтирована печь или камин, предусмотрите не менее пары винтовых свай, опять-таки, учитывая размер отопительной конструкции, в противном случае не избежать критичной нагрузки на фундамент;
на тот случай, если будет обустроена веранда или любая другая пристройка, места фиксации опорных элементов обозначаются по ранее оговоренному принципу, принимая во внимание оптимальное расстояние шага;
теперь, когда расстояние между опорами определено, остается подсчитать все винтовые сваи, нанесенные на план-схему.
